- 產品概述
功能特性
豐富的ISP處理技術，支持手動調節Gamma校正、平場校正、LUT、黑電平調節等
多種靈活的曝光和采集方式，最高行頻可達100 kHz
支持雙向I/O接線，輸入/輸出可靈活配置
緊湊的結構設計，相機正面板和側面板均有安裝孔，可進行靈活安裝
兼容Camera Link協議及GenICam標準
訂貨型號

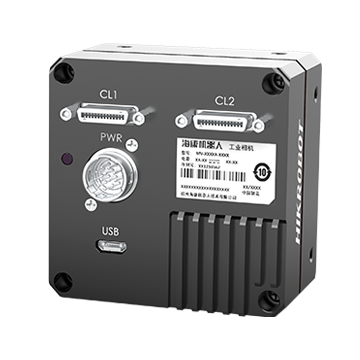

MV-CL042-91CC

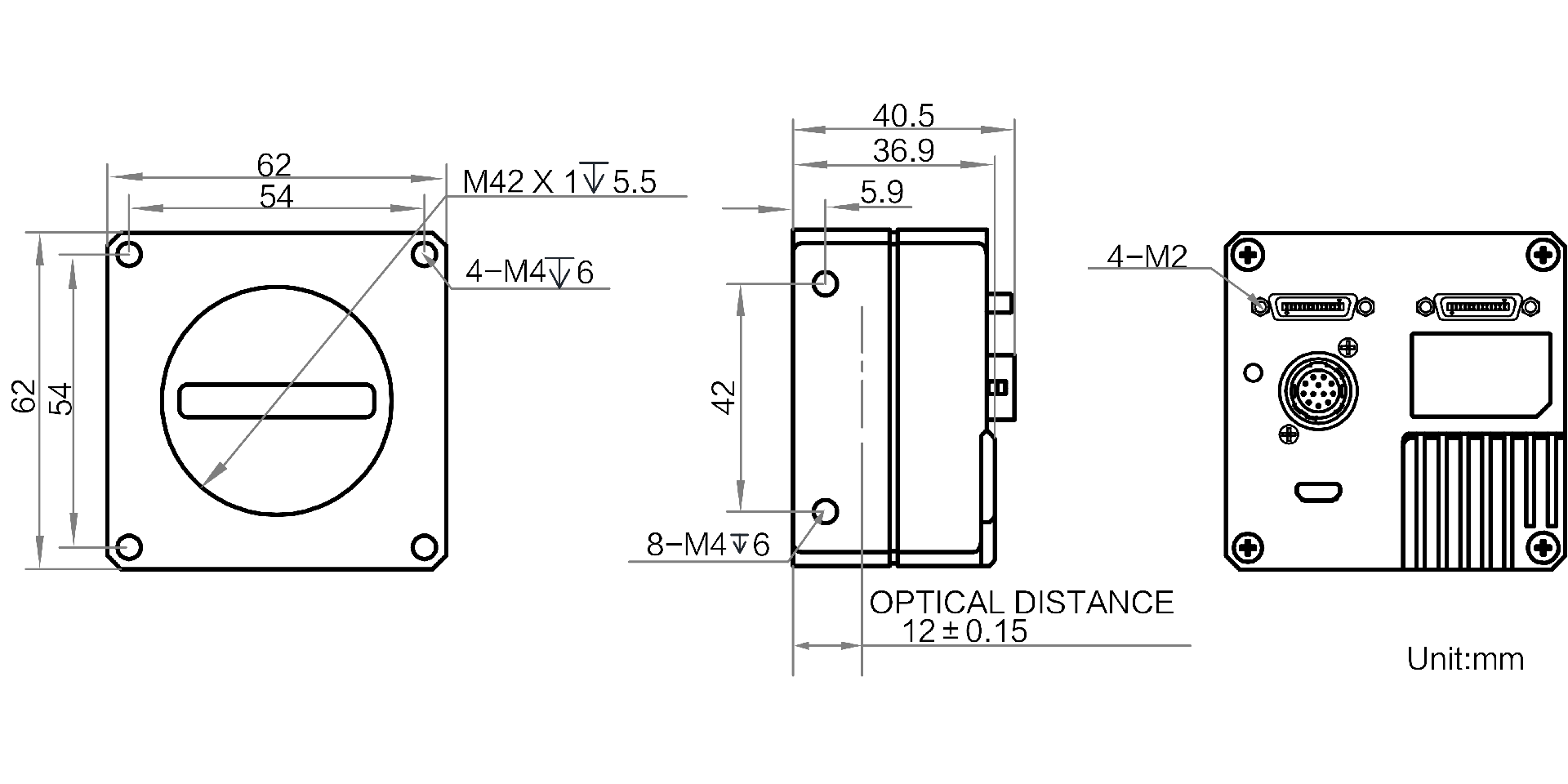

外形尺寸
型號 型號 MV-CL042-91CC 名稱 4k Camera Link線陣相機，彩色 性能 傳感器類型 CMOS 像元尺寸 7 μm 分辨率 4096 × 2 成像模式 1-line 最大行頻 40 kHz（Base），20 kHz/40 kHz（Base/Medium），40 kHz/80 kHz/100 kHz（Base/Medium/Full） 配置模式 Base，Medium，F(xiàn)ull，80-bit 通道模式 1 × 1，1 × 2，1 × 4，1 × 8，1 × 10 通道數 1/2/4/8/10 Taps 像素時鐘 40 MHz，60 MHz，70 MHz，85 MHz 動態范圍 65.6 dB 信噪比 40 dB 增益 支持1.0倍/1.4倍/1.6倍/2.4倍/3.2倍 曝光時間 5 μs ~ 10 ms 快門模式 支持自動曝光、手動曝光、一鍵曝光；
支持固定曝光時間、脈沖寬度控制曝光時間黑白/彩色 彩色 像素格式 Mono 8，RGB 8，Bayer RBGG 8 Binning 支持 1 × 1， 1 × 2，1 × 4，2 × 1，2 × 2，2 × 4，4 × 1，4 × 2，4 × 4 鏡像 支持水平鏡像 觸發模式 外觸發，內觸發 外觸發模式 行觸發，幀觸發，行+幀觸發 電氣特性 數據接口 Camera Link 數字I/O 12-pin P10接頭提供供電和I/O：4路雙向可支配I/O（Line 0/1/3/4）；Camera Link提供IO（CC1/CC2/CC3/CC4） 供電 12 ~ 24 VDC 典型功耗 6.1 W@12 VDC 結構 鏡頭接口 M42*1.0，法蘭后焦12 mm；可通過轉接環轉接至F口、C口及其他螺紋口鏡頭 外形尺寸 62 mm × 62 mm × 36.9 mm 重量 約238g IP防護等級 IP40（正確安裝鏡頭以及線纜的情況下） 溫度 工作溫度-20~55℃，儲藏溫度-30~80℃ 濕度 5%~95% RH無冷凝 一般規范 軟件 MVS及符合Camera Link協議的采集卡控制軟件 操作系統 Windows XP/7/10 32/64 bits 協議/標準 Camera Link V2.1，GenICam 認證 CE，F(xiàn)CC，RoHS，KC
